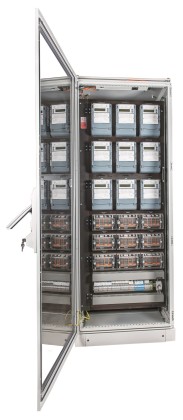

SWS – Invändiga skåp av högspännings stationer
Användning
- Grundläggande utrustning för högspänningsstationer (100 kV, 220 kV och 400 kV).
- Styrning av kretsar och apparater: relä, skydd, kommunikation, egna behov, mätning.
- Skydd av sekundära kretsar på stationen (frånkopplare, strömställare).
- Mätning av stationsparametrar och dataöverföring.
- Skydd av elektrisk utrustning mot effekterna av kortslutningar och överbelastningar.
Typer av kapslingar
- Skydd – skydd av 110 kV, 220 kV, 400 kV ledningar, transformatorer och kopplare, utrustade med jordfelsskydd, differentiellt skydd, överströmsskydd, autonomt skydd, fältenheter, analyser och annan utrustning beroende på stationens konfiguration.
- Mätning – mätning av energiförbrukningen för individuella kretsar på stationen. Utrustad med mätplatta för montering i fast eller lutande version, elmätare, mätlist och annan nödvändig apparatur och listanslutningar.
- Egna behov 400/230 VAC – elförsörjning av stationens egna elcentral kretsar, utrustade med automatisk АВР-system, kontaktorer, effektbrytare, överströmsslås, ström- och spänningsmätningsapparatur, central signalering, andra återstående apparater anslutna till listanslutningar.
- Egna behov 110/220 VDC – likströmsförsörjning, utrustad med en likriktare med strömmätning och en extern batteripack.
- Garanterade spänningar 230 VAC, 24-48 VDC – elförsörjning av sekundära kretsar för nödsignalering och kontrollskydd, utrustade med omformare och strömförsörjningar, frånkopplare, överströmsslås, ström- och spänningsmätningsapparatur, central signalering, andra apparater som leds ut på listanslutningar.
- Telekommunikation – insamling och överföring av information från stationen till operatören. Utrustad med kommunikations- och anslutningsutrustning anpassad till stationens konfiguration.
- Konfigurationen och utrustningen av skåpen förbereds individuellt varje gång.
Kapsling (Stål OU-1/OU-2 eller Aluminium OU-1/OU-2)
- Inomhus, fristående eller väggmonterat på en sockel.
- Skelett, tillverkat av stålstomme täckt med stål- eller aluminiumplåt (anslutning genom svetsning och bultade fogar).
- Pulverlackerat i valfri färg (RAL) och yta med hög motståndskraft mot nedbrytning.
- Kombinerat med sockel.
- Polyuretanskumtätningar.
- Tillverkat i skyddsklass I eller II.
- Skyddsnivå: upp till IP 55.
- Mekanisk motståndskraft: upp till IK 8-10.
Monteringselement
- Vertikala monteringsprofiler – stål, hålslagna, monterade på ramen.
- Monteringsplatta – förzinkad, monterad på vertikala monteringsprofiler av förzinkad plåt under strömställarisolatorerna.
- Kabelstegar – med tvärsnitt anpassat till typ och mängd kablage.
- Kabelhållare med monteringslist.
- Maskeringsskivor – tillverkade av plastskivor eller metallplåtar, monterade på husstrukturen eller den interna ramen, med hjälp av maskeringsplåthållare.
- Kontrollpanel med synoptisk tavla – tillverkad på ett unikt sätt genom att applicera offsettryckta klisterark över hela ytan av tavlan, med möjlighet att trycka vilken grafik som helst. Monterad i en intern ram.
- Belysning – två lysrörslampor, monterade i övre delen, vilket ger en jämn belysningsintensitet över bredden. I skåpet är monterade gränslägesbrytare och en panelströmbrytare (det är möjligt att montera apparaten var som helst, enligt kundens krav).
- Ventilation – möjliggör konstant luftgenomströmning genom användning av en fläkt och korrekt öppning av kapslingen.
Mått
- Dimensionerna anpassas efter typ, mängd utrustning och individuella behov hos kunden. Typiska utföranden:
- höjd: 1800/2000/2200 mm;
- bredd: 400/600/800/850/1000/1050/1250/1400 mm;
- djup: 250/300/400/600/800 mm.
